L'alarme Box

Avant de commencer

Voici comment nous avons réalisé notre Alarm box.



Les différents composants dont on a eu besoin pour ce projet :
Carton, double fond de couleur grise ;
Avec un carton nous avons fait un coffre-fort avec un carton, une carte Arduino Uno, des câbles, une led, un buzzer, une résistance, un bouton et un connecteur de pile 9 volt.

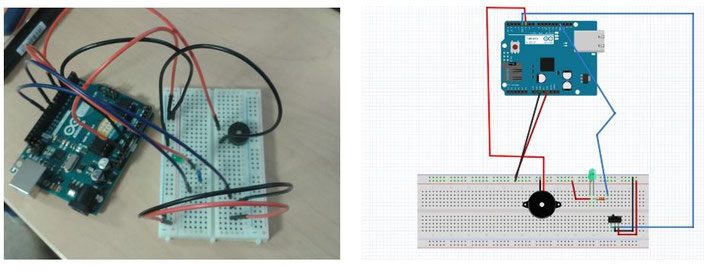

Avant d’utiliser les différents composants on s’est inspiré d’un schéma avec une breadboard et la carte Arduino.

La conception générale

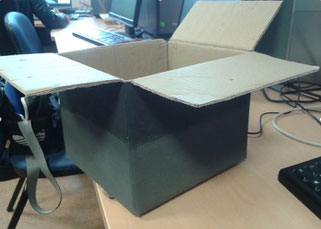

Voici le carton dont on s'est servi pour le prototype

Ensuite nous avons fait un trou pour la led

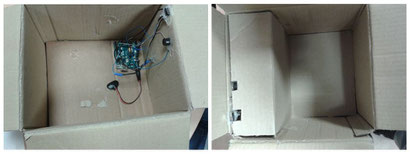

Nous avons mis la carte Arduino à l’intérieur avec le buzzer et la résistance et un carton pour séparer la carte de l’autre moitié de la boite où seront mis des objets pour voir si l’alarme se déclenche.

Voici la séparation de la partie électronique qui est à gauche et l’autre partie de droite pour les objets.

La partie soudure


Et voilà la travail !

On a une vidéo pour vous montrer le résultat !
