Véhicule brosse à dents

Sur la ligne de départ !

« Véhicule brosse à dent » a eu lieu dans le cadre d’une activité ludique pour des primaires allant de 7 à 10 ans.



Pour rendre cela plus intéressant et amusant pour les enfants, nous avons fabriqué un labyrinthe en carton. Les « Véhicules » sont en réalité une tête de brosse à dent à laquelle on fixe un vibreur (téléphone ou manette) que l’on alimente avec une pile plate 3V.

Le résultat : une course sans merci...

La brosse va bouger à l’aide des vibrations procurées par le vibreur et va donc créer un mouvement.

Composition

-    Têtes de brosse à dent.
-    Morceau de carton pour les « véhicules » à double brosse à dent.
-    Vibreur (téléphone ou manette)
-    Piles 3V plate.

Fonctionnement

Le labyrinthe a 4 zones de départ et une zone centrale pour l’arriver. On dépose les « véhicules » à chaque zone de départ et le premier arriver à la zone d’arriver à gagner. Les mouvements sont un peu aléatoire.

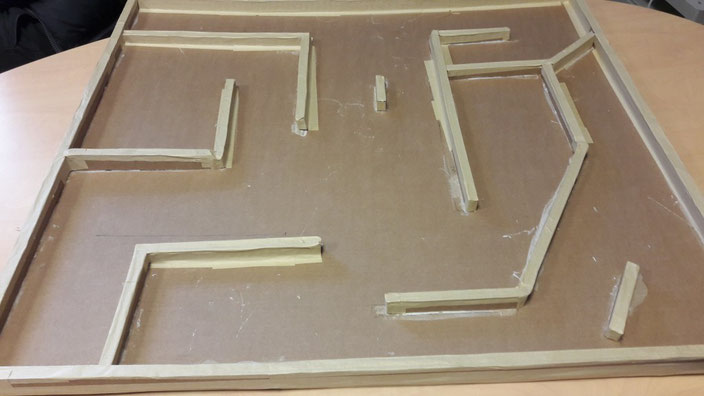

Fabrication du labyrinthe

Le choix du placement des murs a été fait par les enfants

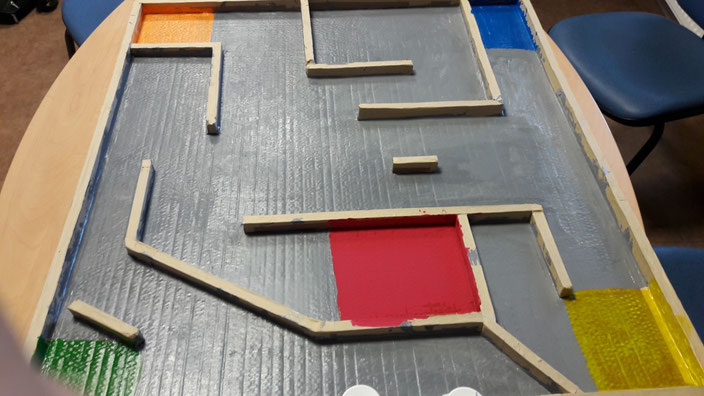

Les 4 zones de départ sont identifiées par leur couleur ainsi que la zone d'arrivée en rouge.

Fabrication du véhicule

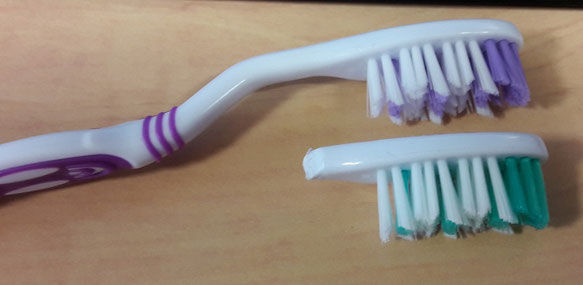

Dans un premier temps : retirer la tête de la brosse à dents.

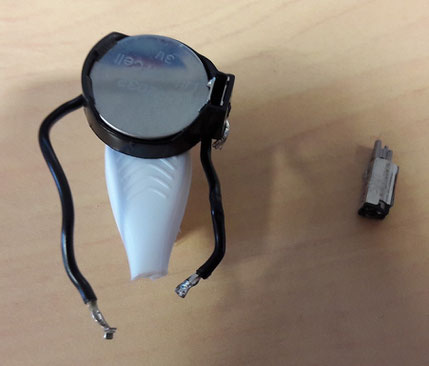

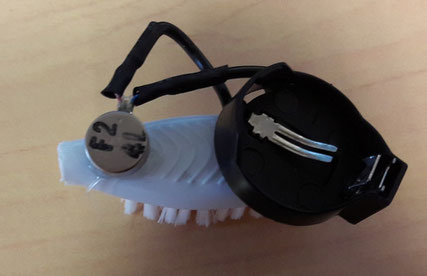

Ensuite il faut fixer un support de pile 3V sur la brosse a dent avec par exemple un pistolet à colle, puis souder 2 câbles sur le support, et souder l’autre extrémité sur le vibreur.

Le rendu final

Les trucs du Fablab

> Attention ! Pour la fabrication de la piste, le fait d'utiliser de la peinture et de la colle sur une face de la piste fait gondoler le carton. Il est impératif de prévoir des renforts sur le côté inverse (des barres latérales font l'affaire).



> Les vibreurs sont récupérés sur des manettes de jeu ou dans des téléphones portables. Certains sont toutefois trop petits pour être utilisés. Tous ne fonctionnent pas correctement.



> Les piles utilisées  sont des piles de montres CR2032
