Cube LEDS animé

Je m'appelle Nelson.



J'ai réalisé un cube LED de 4X4X4 que j'ai associé à de l'Arduino pour le pilotage des séquences d'animation.



La photo que vous voyez n'est pas mon projet mais une image qui m'a inspiré.



Je vais vous montrer toutes les étapes que j'ai dû parcourir pour réaliser ce cube.





Les étapes de conception

J’ai commencé par faire des trous avec un écart de 2,5 cm entre chaque trou, sur une planche de 38x12



Un conseil : soyez très précis dès cette première étape. L'utilisation de l'équerre est nécessaire !

Ensuite j'ai pris 16 LEDs que j'ai placées dans les trous et que j'ai soudées.



L'opération a dû être renouvelée pour les étages suivants.

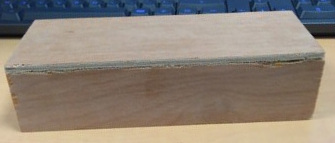

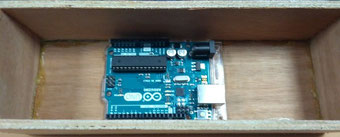

Mais le but de ce projet était d'allumer ces LED j'ai eu donc besoin d'une Arduino UNO que j'ai rangée dans une petite boite que j'ai fabriquée avec du bois. L'idée est d'aboutir  à un produit prototype finalisé, qu'on pourrait imaginer être produit ensuite à plus grande échelle.


Bien-sûr pour allumer les LED j'ai eu besoin de faire quelques lignes de code sur Arduino. Voici un PDF dans lequel vous retrouverez les lignes de code.

Télécharger
Code Arduino projet CUBE LEDs
code cube LED pour article.pdf
Document Adobe Acrobat 63.1 KB

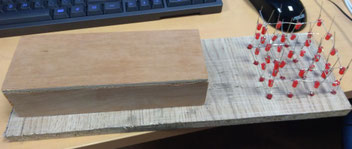

Voici le projet au stade où j'en suis actuellement. Le produit n'est pas encore finalisé. Il restera à travailler le design et peut-être évoluer vers un prototype 2° génération ?
